EAP system introduction
项目简介
本系统是基于SECS/GEM通信协议的数据采集方案。
原理
服务器实时采集设备数据。汇总并分析采集的大数据。
效果
监控硬件状态以及设备参数。异常停机，提高良率。挖掘设备潜能，降低成本，提升设备运行效率。
主要功能
程序管理系统.程序管理系统.设备效率分析系统.报警管理系统.数据分析、建模和解决方案.产品实施.定制开发.集成开发.
Architecture diagram and system analysis

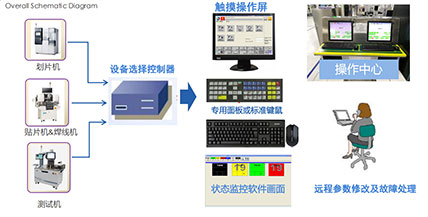

整体示意图

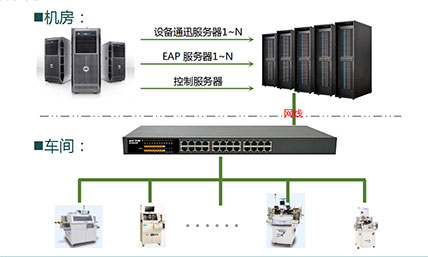

硬件架构图

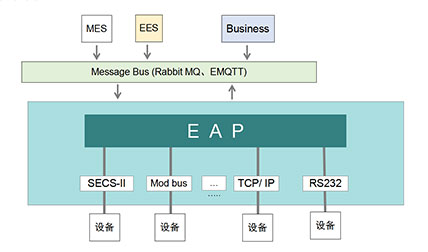

软件架构图
KPI summary展示
Architecture diagram and system analysis
整体示意图
硬件架构图
软件架构图
KPI summary展示
对支持SEMI G84 E142标准的机台，对L/F(PCB)各PAD生成电子MAP，使设备可以自动跳过不良PAD，提高设备的利用率的同时可对芯片在L/F(PCB)具体位置精确定位达到单个芯片可追溯的一套系统
在设备的上料及下料单元上安装RFID Reader，读取Magazine 上的电子标签,实现Recipe 的自动下载、选择，材料的自动TRACK IN/OUT，减少人员参数，真正的实现无纸化及自动化
对支持SEMI G84 E142标准的机台，对L/F(PCB)各PAD生成电子MAP，使设备可以自动跳过不良PAD，提高设备的利用率的同时可对芯片在L/F(PCB)具体位置精确定位达到单个芯片可追溯的一套系统
MTBA(Mean Time Between Assist)=Run Time/Assist Count
MTBF( Mean Time Between Failure)=Run Time/ Alarm Count
MTTR(Mean Time To Repair)=Repair Time/Repair Count
MTTA(Mean Time To Assist)=Assist Time/Assist Count
Top Error:统计发生最多的故障名称
Worst设备:统计发生最多故障的设备
实时状态显示:显示设备的实时状态，以颜色区分
生产材料及设备状态检查:在开始生产前发送请求到MES进行相关原辅材料确认，如有异常，设备不可生产
自动进出站:设备发生上下料动作时向MES发送数据请求Track in/out
运行数据管理:实时收集设备的运行数据进行统计计算控制(比如:Kerf check)
产量统计:统计设备的实际生产产品数量
UPH计算:统计计算实际的UPH值
人机比从1：5提升至1：10. 可节约
60~65k/操作员/年.可节约由于较高离职率而引起的培训成本.降低设备上屏幕的操作，可延长其使用寿命.
